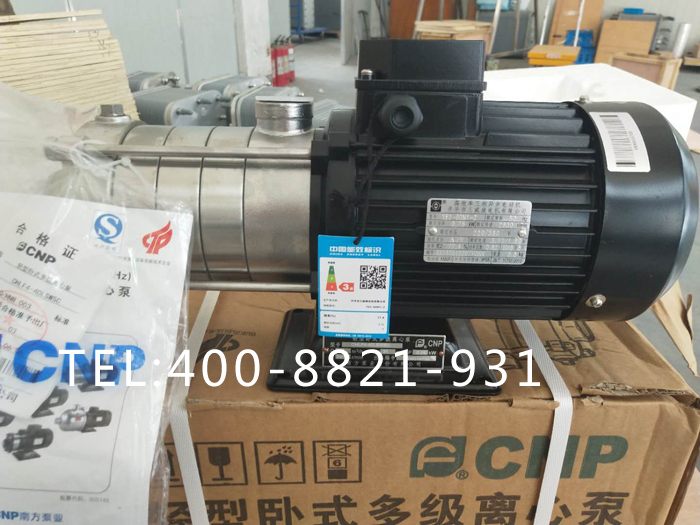

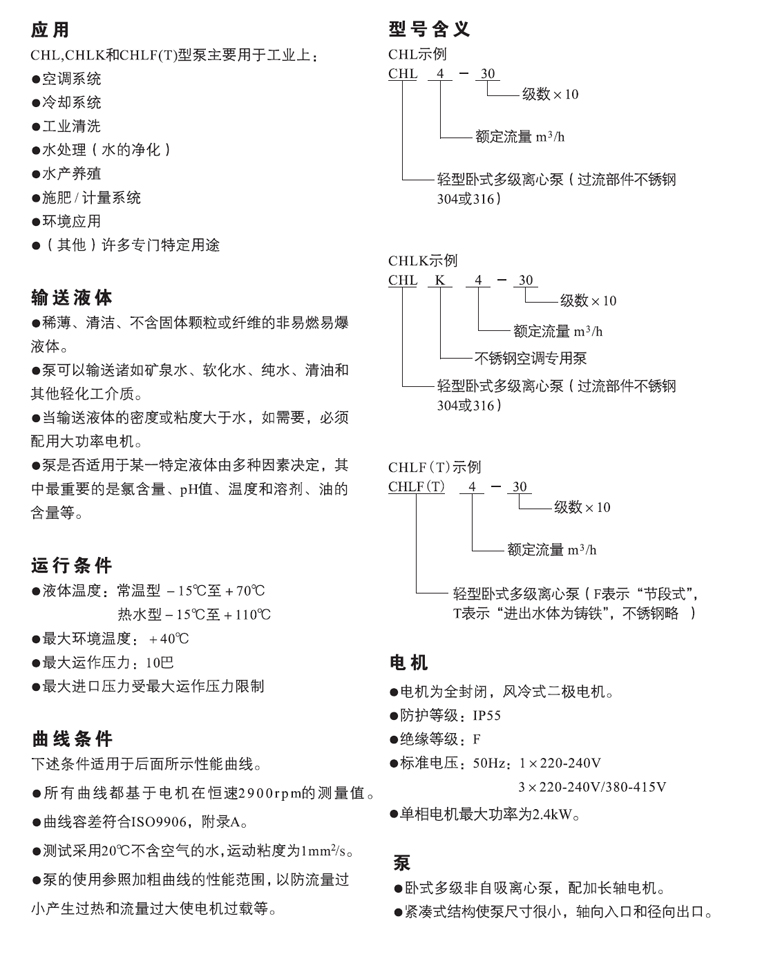

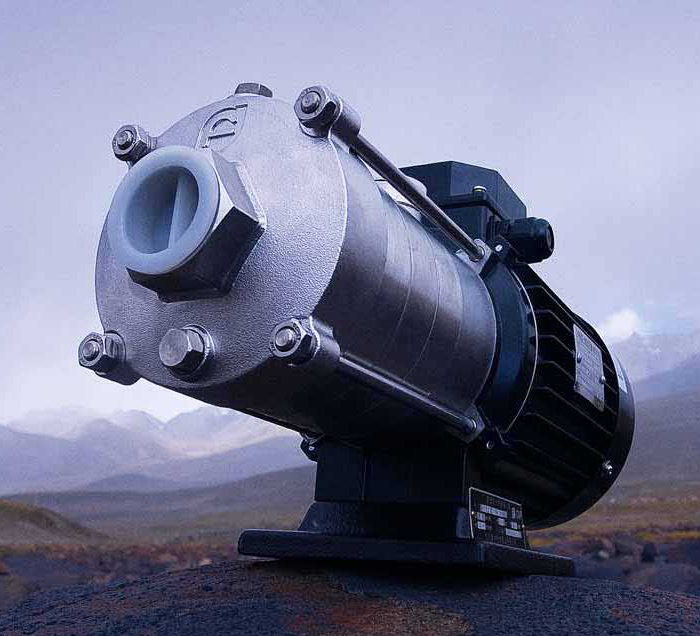

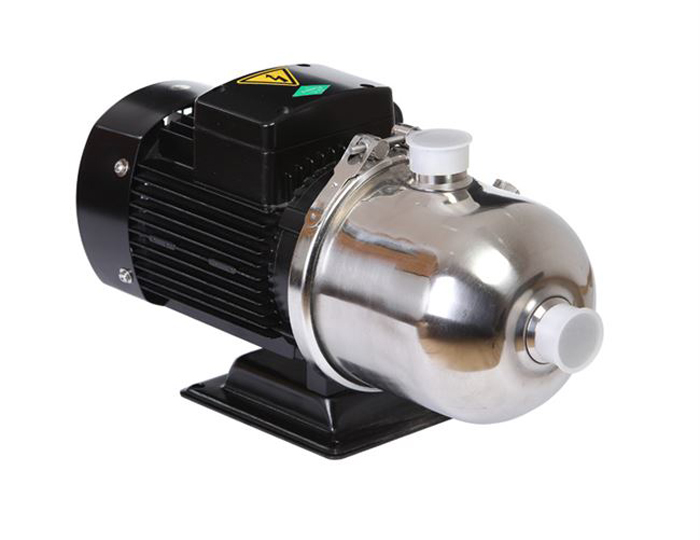

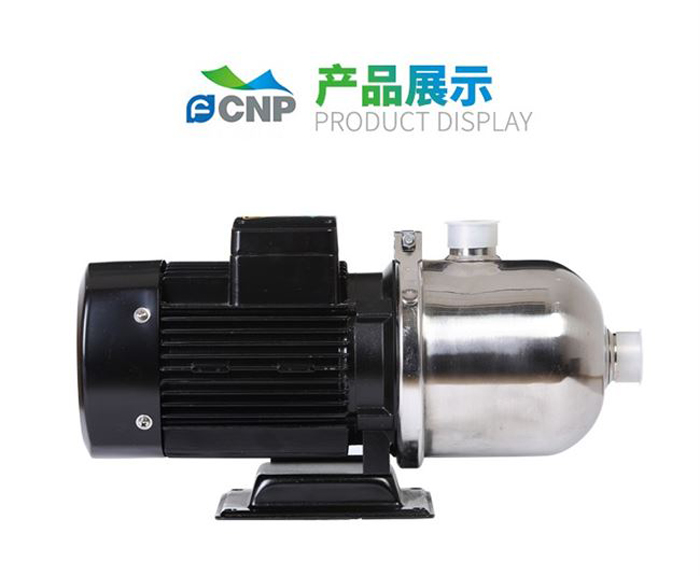

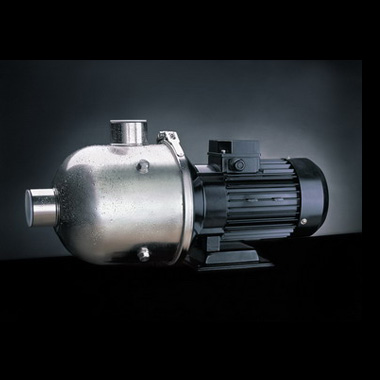

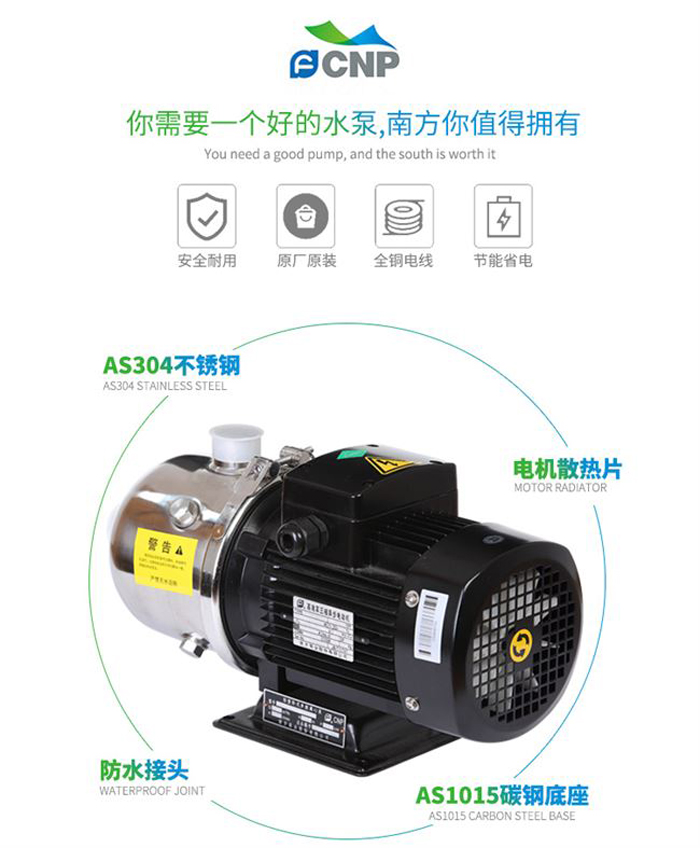

南方CHL，CHLK，CHLF（T）輕型臥式多級離心泵

南方CHL，CHLK，CHLF（T）非自吸輕型臥式多級離心泵，葉輪導葉采用不銹鋼板沖壓焊接制成，配加長軸電機，軸向入口和徑向出口。應用領域：工業清洗、供水和增壓、空調系統、冷卻系統、水處理

標簽多級離心泵

應用領域：

工業清洗、供水和增壓、空調系統、冷卻系統、水處理

材質：

不銹鋼

產品說明：

南方CHL，CHLK，CHLF（T）非自吸輕型臥式多級離心泵，葉輪導葉采用不銹鋼板沖壓焊接制成，配加長軸電機，軸向入口和徑向出口。

性能及優點：

結構緊湊、低噪音、適用于輕度腐蝕性液體、安裝空間小

技術參數：

流量：0.5m3/h～32m3/h
揚程：5m～88m
功率：0.37kW～7.5kW
液體溫度：-15℃～+110℃
頻率：50Hz/60Hz

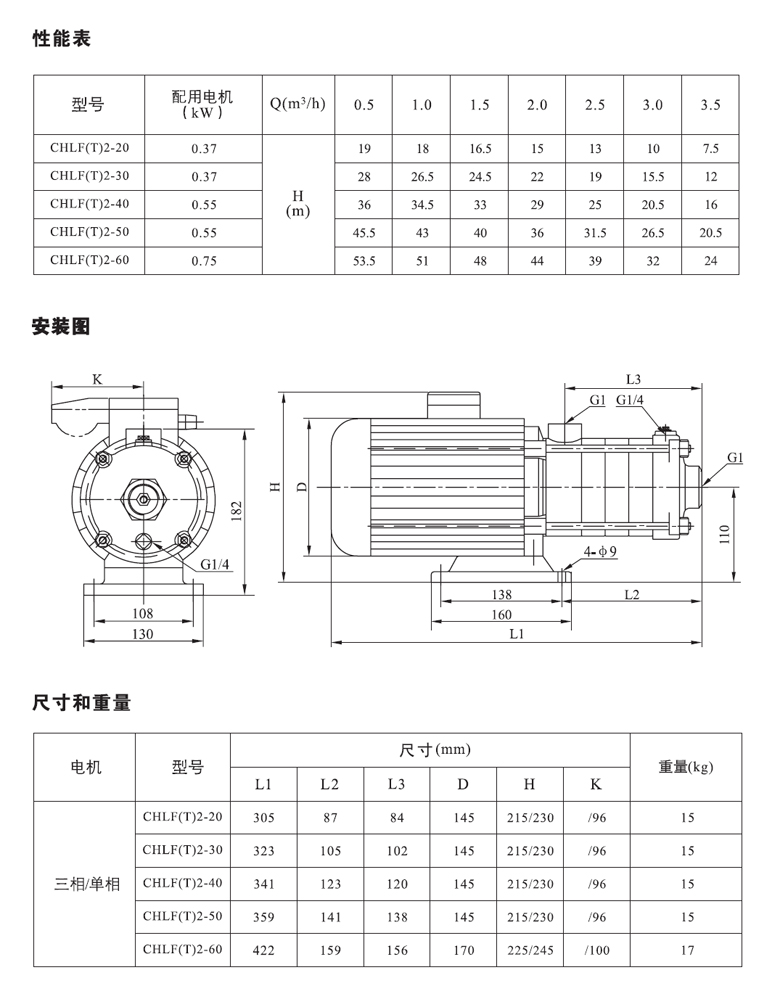

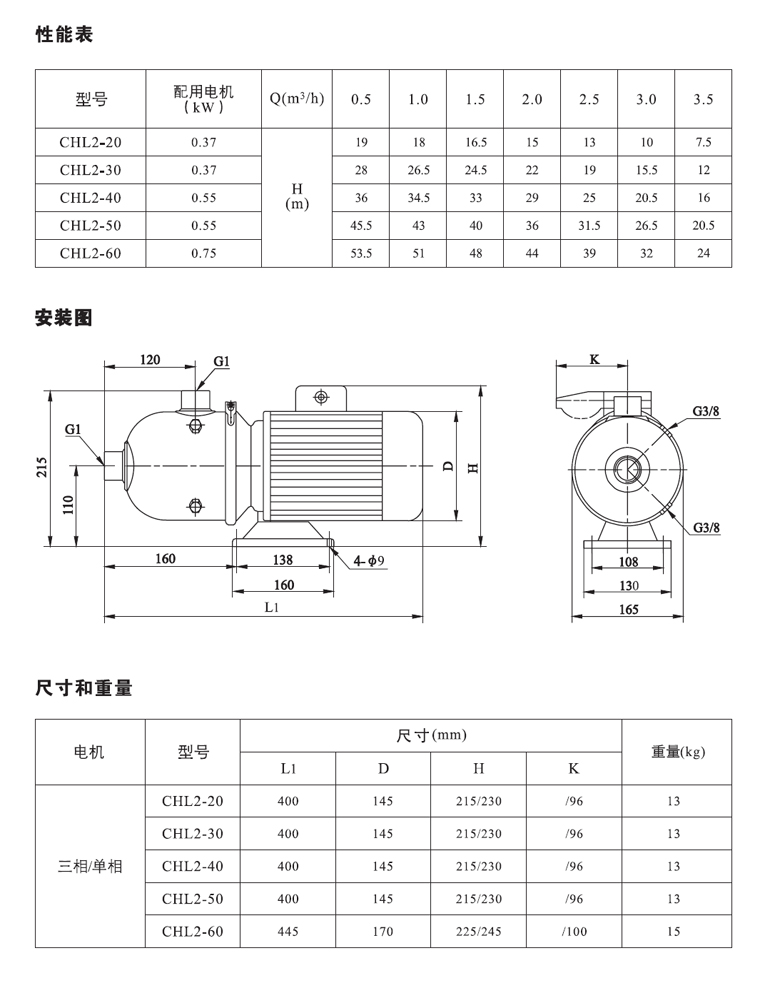

南方水泵CHL2系列型號參數如下：

流量：2 m3/h　　　效率：41%　　　

轉速：2900 rpm　　葉輪外徑：90mm

進口口徑：G1 出口口徑：G1

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CHL2-20	15	0.2	2	0.37	13
CHL2-30	22	0.29	3	0.37	13
CHL2-40	29	0.39	4	0.55	13
CHL2-50	36	0.48	5	0.55	13
CHL2-60	44	0.58	6	0.75	15

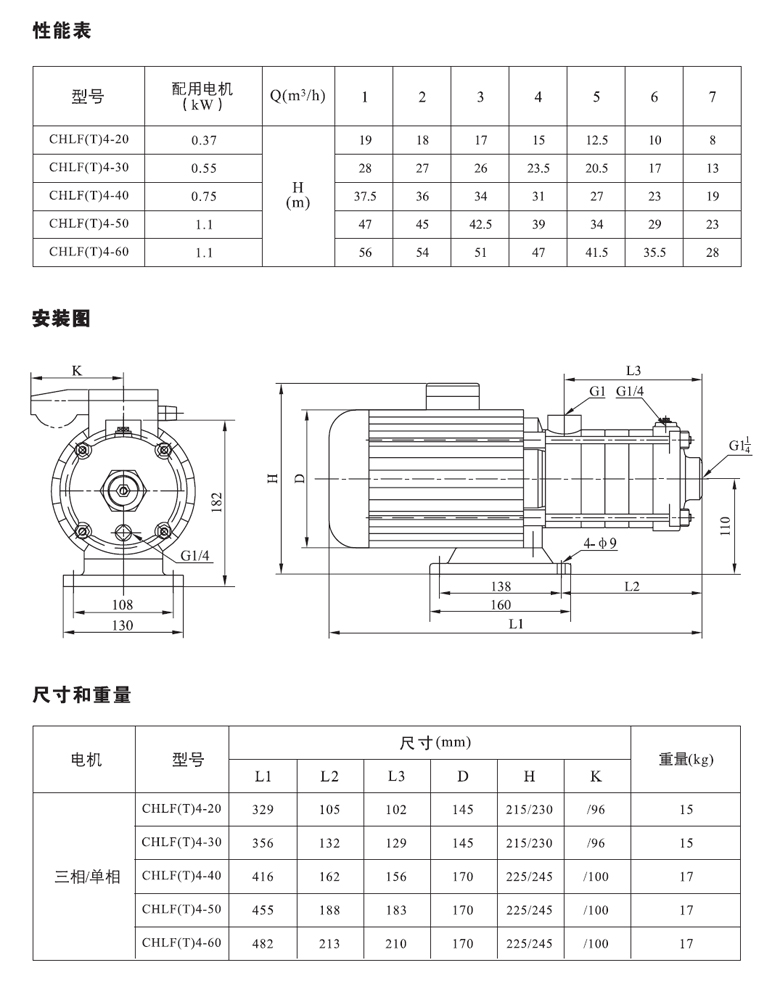

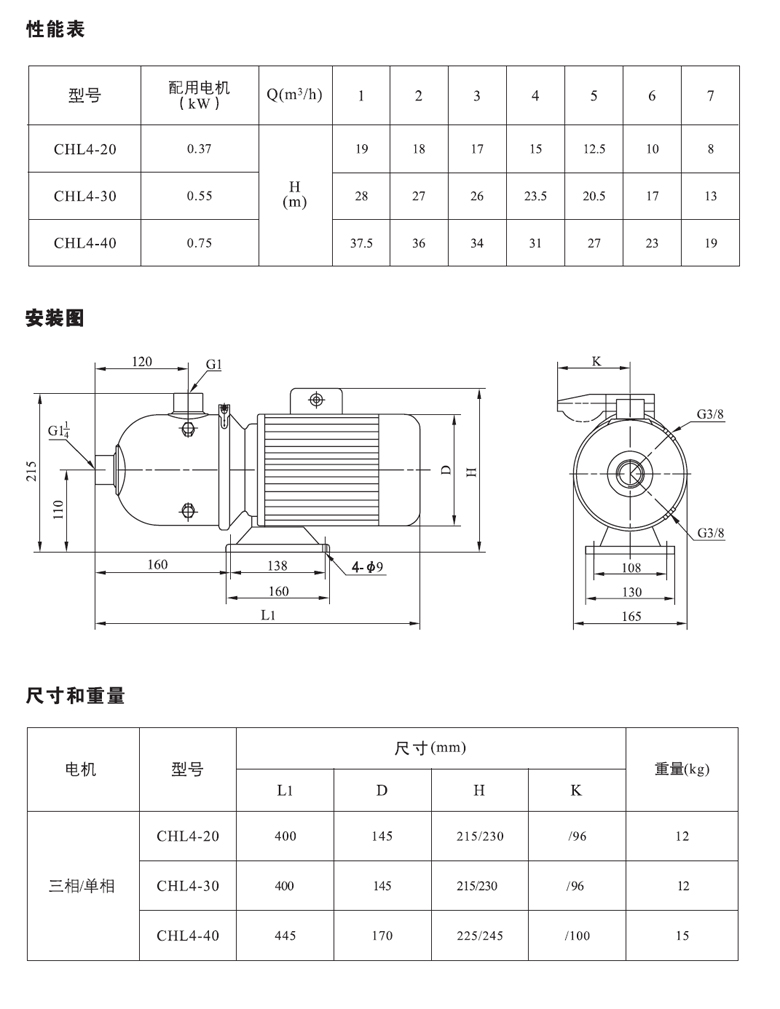

南方水泵CHL4系列型號參數如下：

流量：4 m3/h　　　效率：49%　　　

轉速：2900 rpm　　葉輪外徑：90mm

進口口徑：G1 1/4 出口口徑：G1

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CHL4-20	15	0.33	2	0.37	12
CHL4-30	23.5	0.52	3	0.55	12
CHL4-40	31	0.69	4	0.75	15

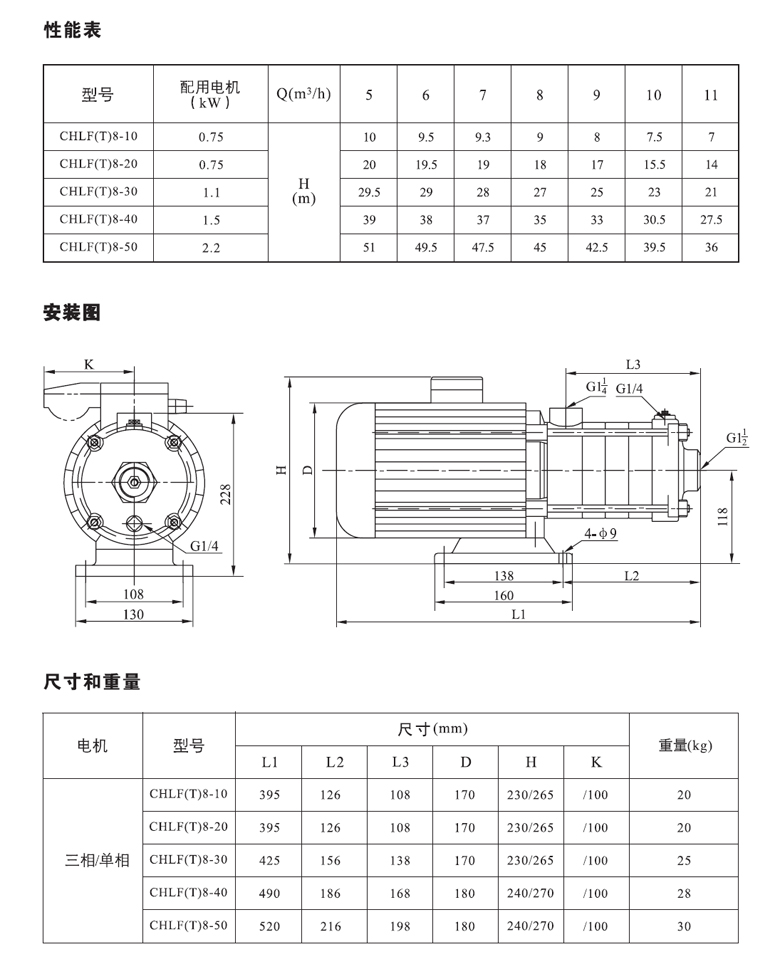

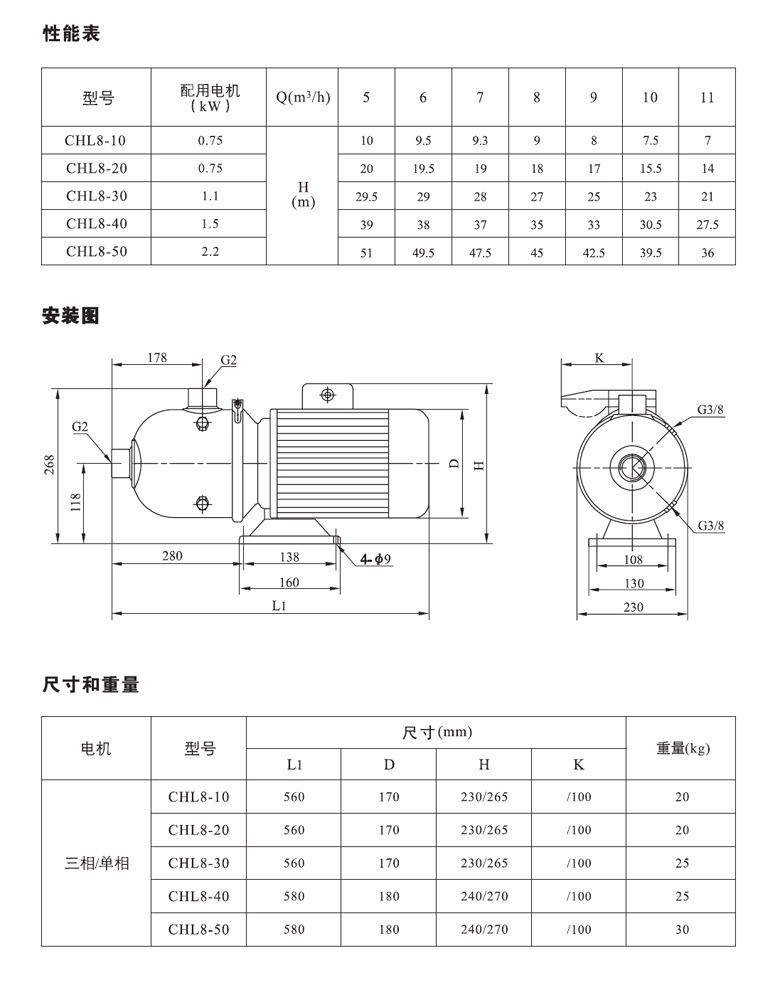

南方水泵CHL8系列型號參數如下：

流量：8 m3/h　　　效率：57%　　　

轉速：2900 rpm　　葉輪外徑：96.5mm

進口口徑：G2 出口口徑：G2

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CHL8-10	9	0.34	1	0.75	20
CHL8-20	18	0.69	2	0.75	20
CHL8-30	27	1.03	3	1.1	25
CHL8-40	35	1.34	4	1.5	25
CHL8-50	45	1.72	5	2.2	30

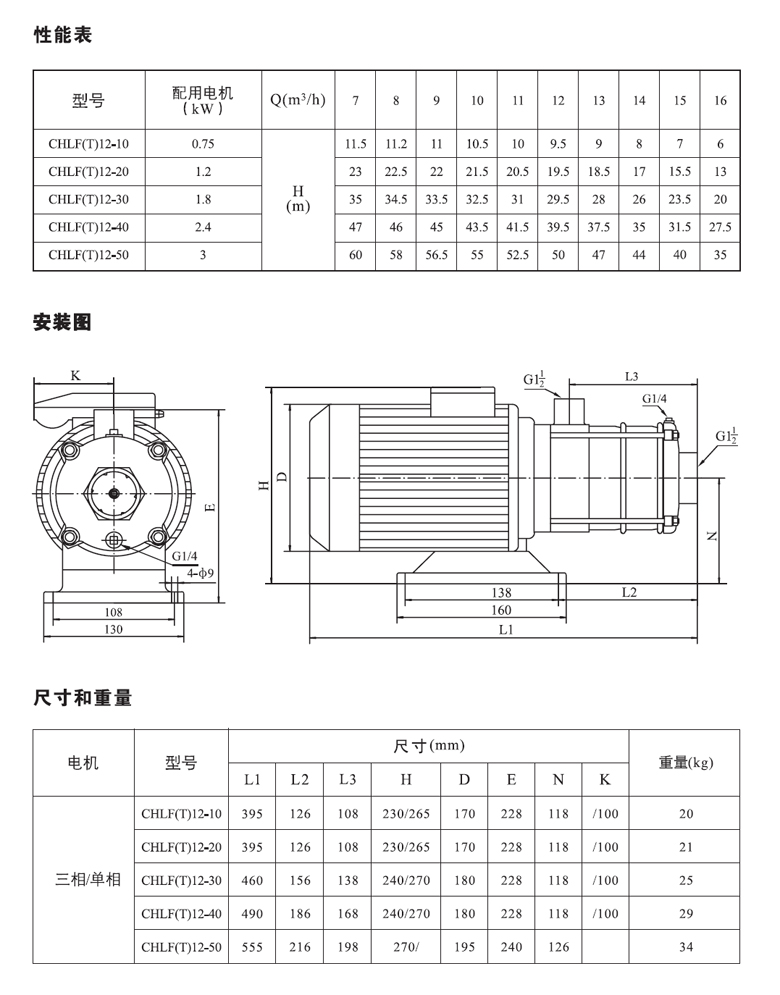

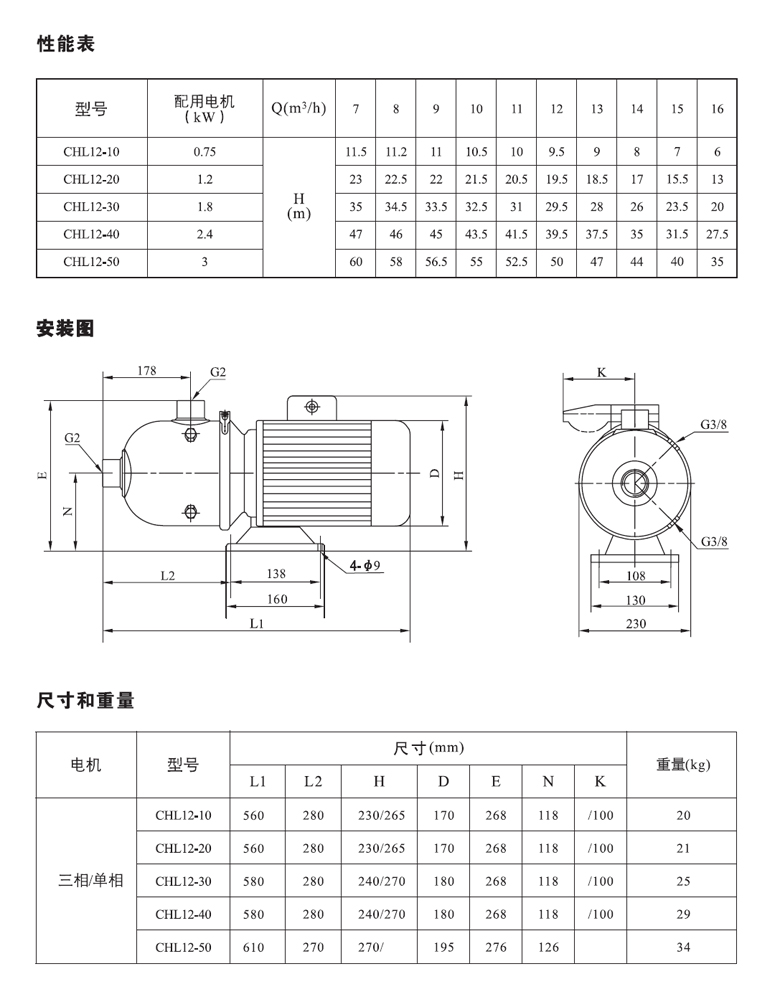

南方水泵CHL12系列型號參數如下：

流量：12m3/h　　　效率：60%　　　

轉速：2900 rpm　　葉輪外徑：105mm

進口口徑：G2 出口口徑：G2

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

型號	揚程	功率	級數	電機功率	重量
型號	(m)	(kw)	級數	(kW)	(kg)
CHL12-10	9.5	0.52	1	0.75	20
CHL12-20	19.5	1.06	2	1.2	21
CHL12-30	29.5	1.61	3	1.8	25
CHL12-40	39.5	2.15	4	2.4	29
CHL12-50	50	2.73	5	3	34

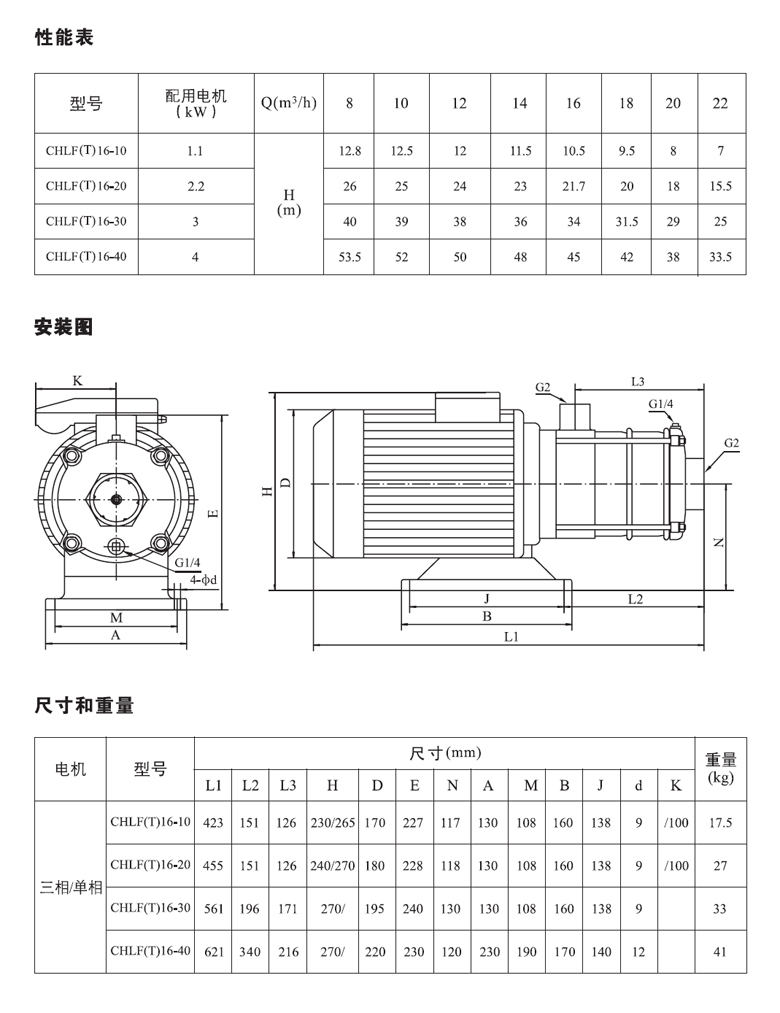

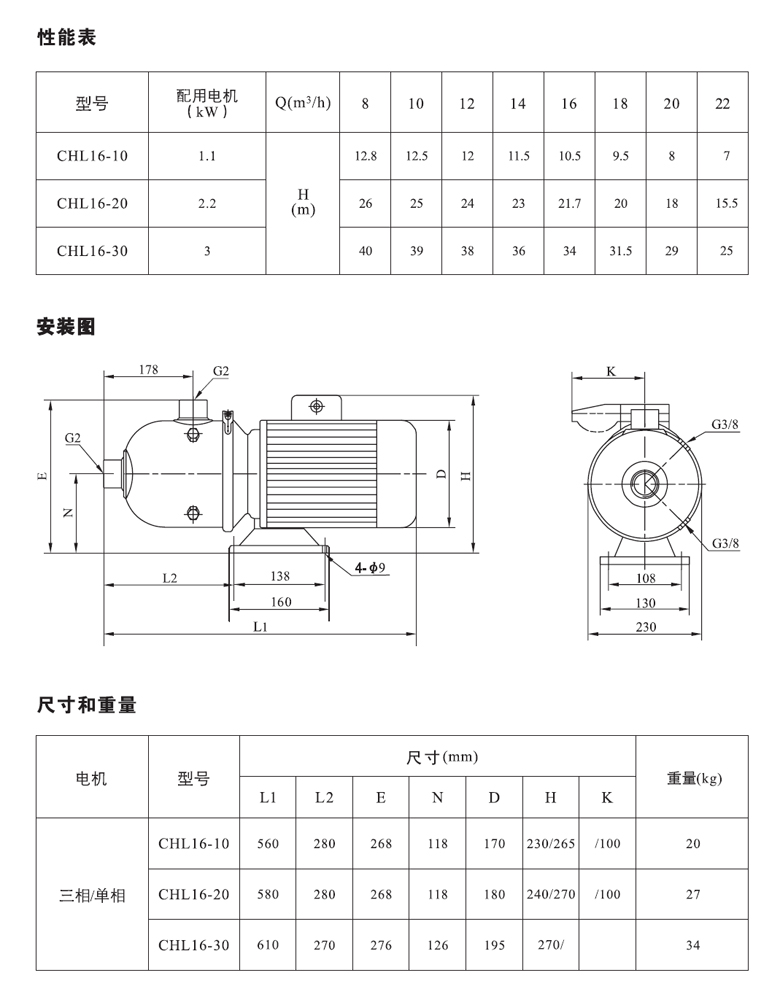

南方水泵CHL16系列型號參數如下：

流量：16m3/h　　　效率：62%　　　

轉速：2900 rpm　　葉輪外徑：111-113mm

進口口徑：G2 出口口徑：G2

介質溫度：常溫型-15℃～+70℃

　　　　　熱水型-15℃～+120℃

型號	揚程	功率	葉輪外徑	級數	電機功率	重量
型號	(m)	(kw)	(mm)	級數	(kW)	(kg)
CHL16-10	10.5	0.74	111	1	1.1	20
CHL16-20	21.7	1.53	112	2	2.2	27
CHL16-30	34	2.39	113	3	3	34
