南方泵常用配件種類有哪些?
泵殼有軸向剖分式和徑向剖分式兩種。大多數單級泵的殼體都是蝸殼式的,多級泵徑向剖分殼體一般為環形殼體或圓形殼體。
結構組成
泵殼
一般蝸殼式泵殼內腔呈螺旋型液道,用以收集從葉輪中甩出的液體,并引向擴散管至泵出口。泵殼承受全部的工作壓力和液體的熱負荷。
葉輪
葉輪是唯一的作功部件,泵通過葉輪對液體作功。葉輪形式有閉式、開式、半開式三種。閉式葉輪由葉片、前蓋板、后蓋板組成。半開式葉輪由葉片和后蓋板組成。開式葉輪只有葉片,無前后蓋板。閉式葉輪效率較高,開式葉輪效率較低。
密封環
密封環的作用是防止泵的內泄漏和外泄漏,由耐磨材料制成的密封環,鑲于葉輪前后蓋板和泵殼上,磨損后可以更換。
軸和軸承
泵軸一端固定葉輪,一端裝聯軸器。根據泵的大小,軸承可選用滾動軸承和滑動軸承。
軸封

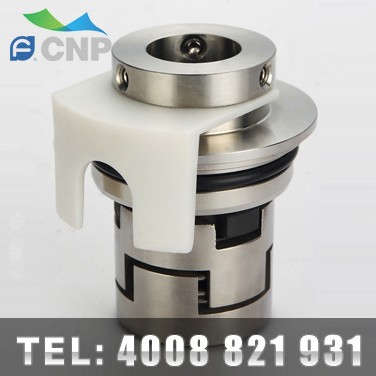

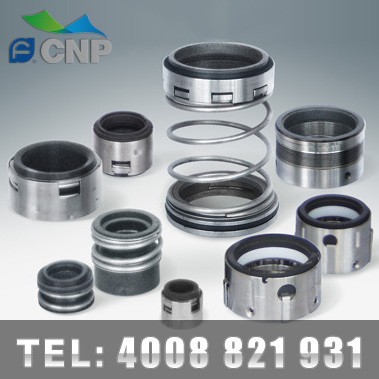

軸封一般有機械密封和填料密封兩種。一般泵均設計成既能裝填料密封,又能裝機械密封。
使用簡介
安裝條件
ZS型不銹鋼臥式單級離心泵為泵軸直聯型聯結,由泵、泵軸和標準電機組成:
1)泵應安裝在通風且防冰凍的地方;
2)泵的安裝要保證在使用時泵不受系統管路的張力影響;
3)如果泵安裝在戶外,必須配置合適的外罩以防止電氣元件進水或凝露;
4)為了方便于檢查和維修,在機組的周圍應必須留有足夠的空間;
5)電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害;
6)泵應水平安裝在基座上,水平方向?yàn)楸玫奈肟?,垂直方向?yàn)楸玫呐懦隹凇?/span>
配用電機
電機為全封閉、風冷式二極標準電機;
ZS型不銹鋼臥式單級離心泵
防護等級:IP55、IP65、IP44;
絕緣等級:F;
