離心泵的效率是什么意思
離心泵的效率,效率是什么意思
離心泵的效率η為其輸出功率(水力功率)Pow和輸入功率Pin(軸功率)之比,以百分?jǐn)?shù)表示為:
(2-5)
離心泵的效率和泵的比轉速有關,還與泵的流量、結構型式有關。例如磁力離心泵輸送常溫清水,比轉速ns=120—210時,其效率值可根據流量由圖2-5查得。當ns<120
或ns> 210時,單級單吸磁力驅動離心泵的效率值為由圖2-5查得的效率值與因比轉數ns。不同而引起的效率修正值之和。

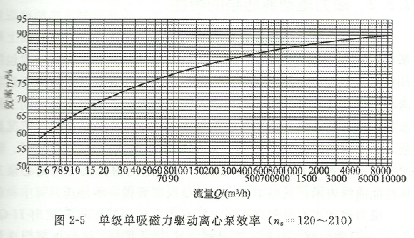

圖2-5單級單吸磁力驅動離心泵效率(ns=120~210)
離心泵內液體流動時能量損失越小,泵的效率越高,也就是說液體泵動機中所獲得的功率有效部分就越大。
由于各類離心泵在運轉中,存在著機械損失、容積損失和水力損失、渦磁流損失,因此,泵的總效率η可表示為:
式中ηm——機械效率;
ηv——容積效率;
Ηh——水力效率。
知道泵的流量Q.揚程H和效率η后,可求出泵的軸功率P,
即為:
,
公式(2-7)在設計計算中經常應用。在初步設計時,離心泵的流量Q和揚程H是已知的,可參考同類型泵或有關資料,選取一個η數值,即可用公式(2-7)計算出泵的軸功率P。
泵在運轉中,由于泵內存在各種損失而消耗掉一部分能量,故泵的有效功率總是小于軸功率,即泵的總效率η總是小于1。只有盡可能地減少泵內各種損失,改進泵的性能,才能提高泵的效率。
