南方排水泵信號回路故障的排除與處理
南方排水泵信號回路故障的排除與處理

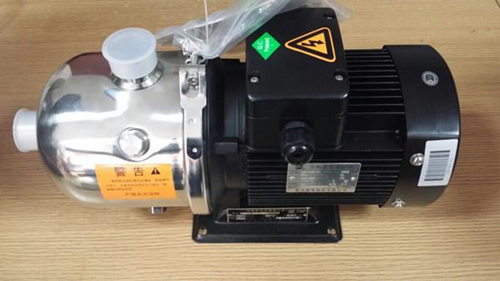

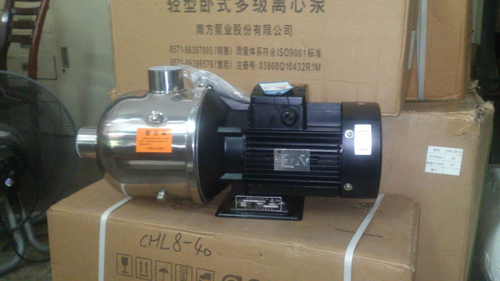

南方排水泵的主要任務是將全廠的生產廢水從集水井中排至尾水渠。多年來曾多次出現過故障,主要表現在光字牌多次報警、排水泵不停、排水泵不抽和排水泵突然中斷等,造成故障頻繁發生。因此,我在工作中不斷地總結經驗和細心研究,總結出排水泵信號回路故障的一些規律和解決辦法。
1、概述
排水泵做為電廠重要附屬設備之一,起到了全廠排污處理的重要作用,也不容忽視。湯河電廠有4臺排水泵,其中有兩臺主運行排水泵和兩臺技術排水泵,都互為自動與備用。通過控制臺上水位計顯示水位的變化,利用排水泵信號回路裝置自動控制電機的啟動與停止,從而達到排水泵自動排水的目的。
2、問題的提出
今年排水泵曾多次出現故障報警和不正常現象發生。主要表現:
一是,集水井有一臺排水泵突然報警,控制臺上光字牌亮顯示《集水井水位過高》,表明自動排水泵沒有啟動,備用排水泵已啟動,屬不正?，F(xiàn)象。
二是,巡視時發現水位計顯示0.4米時,排水泵沒停,接觸器不釋放,直到把污水抽干也不停,這時只能手動停機,信號恢復后一切正常。
三是,水位計顯示2.20米時,排水泵沒有正常啟動電機抽水,直到報警后排水泵也沒有啟動,經查,是信號回路上的接點開焊,造成水泵不能正常啟動。
以上這些多次出現光字牌報警、排水泵不停、排水泵不抽等諸多現象,主要原因在于排水泵自動控制和信號回路上有故障。
3、原因分析
由于集水井排水泵多次發生故障,導致整個排水系統不能正常工作,影響安全運行?，F(xiàn)對排水泵自動控制和信號回路進行分析。
動作過程:當水位升高到2.20米時,浮子101FZJ2常開點閉合 →107ZJ中間繼電器動作,接點閉合→108C接觸器動作,排水泵電機啟動。當水位下降到0.40米時,浮子101FZJ1常閉點斷開,108C接觸器失磁,排水泵電機停止。當水位過高報警時,浮子101FZJ3常開點閉合→108ZJ中間繼電器動作,接點閉合→108C接觸器動作,排水泵電機啟動。同時,控制臺上光字牌46GP報警燈亮。水位下降到0.40米時,排水泵電機停止。
通過以上正常排水泵啟動與停止動作過程分析可知,造成光字牌報警、排水泵不停、排水泵不抽等諸多現象。原因可能有五種,一是排水泵自動控制回路各個中間繼電器接點有松動;二是信號回路各個干簧管和水銀接點有接觸不良;三是電機本身有過載過熱現象;四是集水井油污大,浮子有被卡住現象;五是信號線管內有積水,造成排水泵電機抽不停等現象。
4、故障的排除與處理
通過上述分析,查找到排水泵故障原因后,我們依次進行了解決,并制定了一整套排除方案。具體做法:
一是鎖緊排水泵控制回路的各繼電器接點,防止再次松動。
二是對信號回路各干簧管和水銀接點進行焊接使其接觸良好,不再脫落。
三是處理了電機過載過熱,重新接引電機引線。
四是對集水井油污進行了清理,把卡住的浮子進行了拋光處理。
五是打開信號線管外閥門排空積水。
除此之外,還要定期檢查排水泵的運行狀況,重點檢查排水泵的控制回路和信號回路,并注意觀查排水泵抽水時的排水速度。
5、結語
總而言之,排水泵故障原因是多方面的,要作認真細致的分析,不要忙于拆卸機件。應該遵循“先外部、后內部”的原則檢查,找出原因,“對癥下藥”,排除故障。做到及時檢查,及時排除,不可使機器“帶病”工作。
