南方單級離心泵主要的零部件有哪些?

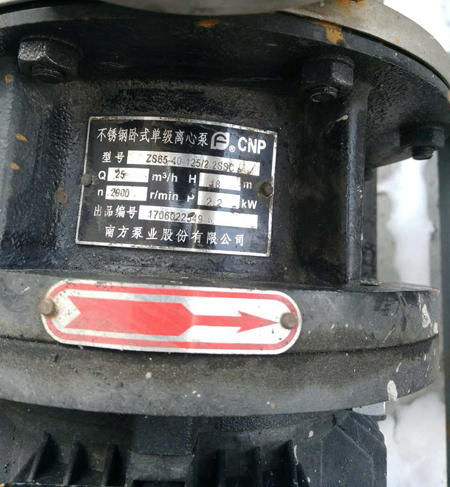

南方泵業單級離心泵主要的零部件有哪些?
?。?)泵殼
單級離心泵泵殼有軸向剖分式和徑向剖分式兩種。大多數單級泵的殼體都是蝸殼式的,多級泵徑向剖分殼體通常為環形殼體或圓形殼體。通常蝸殼式泵殼內腔呈螺旋型流道,用以搜集從葉輪中流出的液體,并引向分散管至泵出口。泵殼接受悉數的工作壓力和液體的熱負荷。

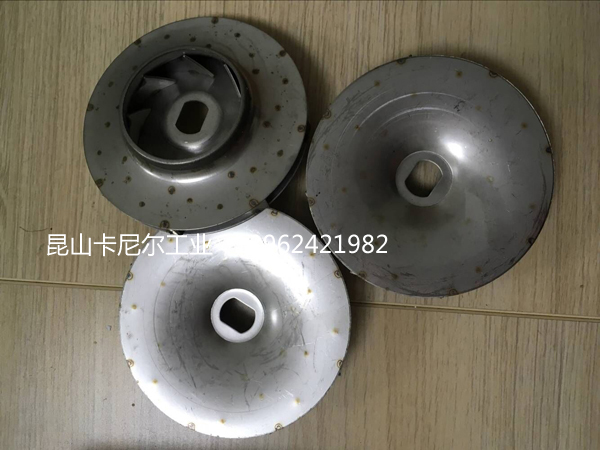

(2)葉輪
葉輪是唯一的做功部件,泵通過葉輪對液體做功。葉輪的構造型式有閉式、開式、半開式三種。閉式葉輪由葉片、前蓋板、后蓋板構成。半開式葉輪由葉片和后蓋板構成。開式葉輪只要葉片,無前后蓋板。閉式葉輪功率較高,開式葉輪功率較低。
?。?)密封環
密封環的作用是防止單級離心泵的內走漏和外走漏.由耐磨材料制成的密封環,鑲于葉輪前后蓋板和泵殼上,磨損后能夠替換。
?。?)軸和軸承
泵軸一端固定葉輪,一端裝聯軸器。依據單級離心泵的巨細,軸承可選用滾動軸承和滑動軸承。
(5)軸封
軸封通常有機械密封和填料密封兩種。通常單級離心泵均規劃成既能裝填料密封,又能裝機械密封。
